Interrumpido

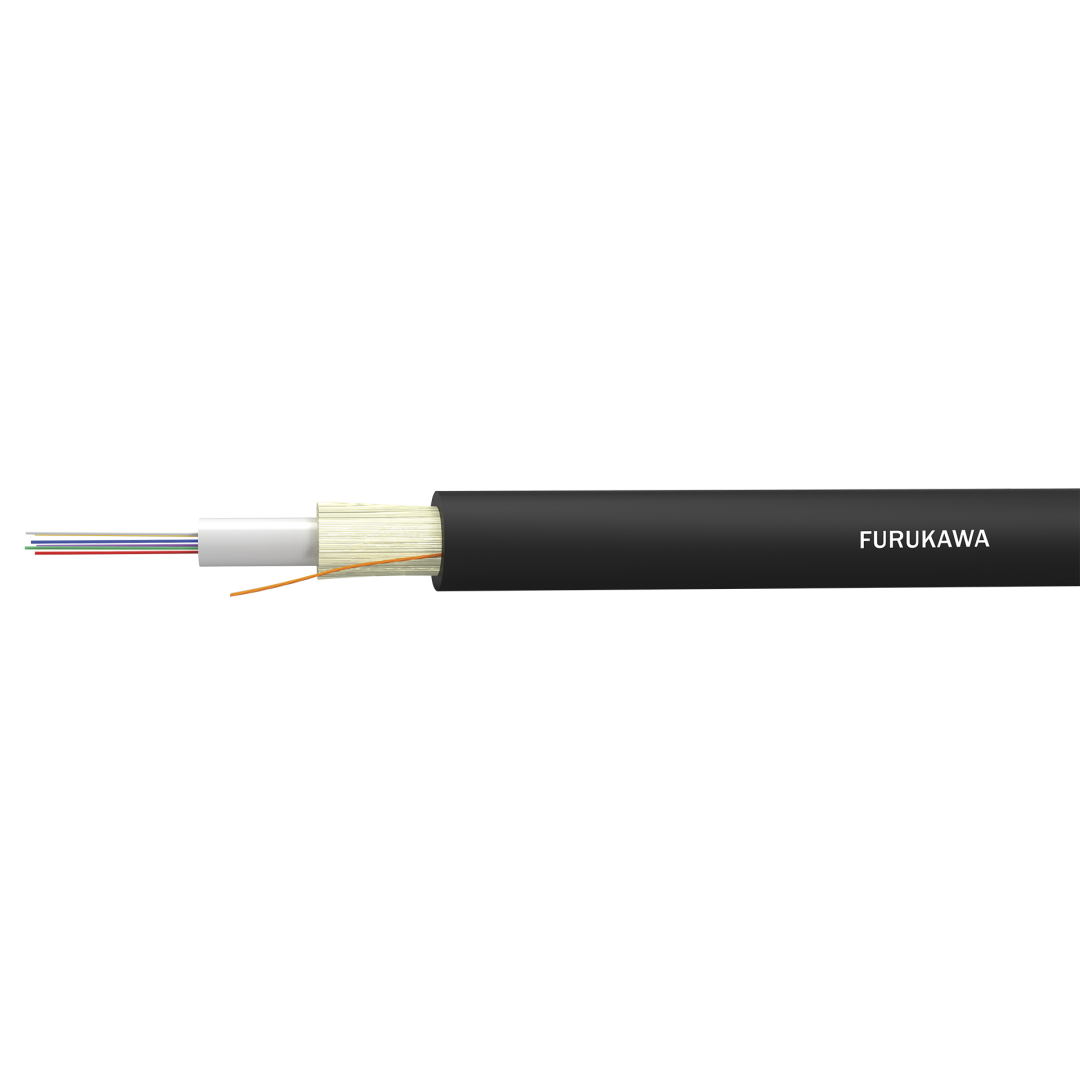

CABLE OPTICO OPTIC-LAN 06F SM G-652D LSZH

Código - 26750018

Descripción

Cable óptico totalmente dieléctrico, con formación de 2 hasta 12 fibras ópticas tipo monomodo o multimodo de revestimiento primário en acrilato, protegidas por un tubo de material termoplástico. El tubo es relleno para evitar penetración de humedad y garantizar mayor protección mecánica a la fibra. El tubo es recubierto con una cubierta interna. Sobre la cubierta interna deve ser aplicada una camada de fibra de vidrio para protección contra roedores, e todo este conjunto recubierto por un revestimiento de material termoplástico de color negro.

Presupuesto

IoT READY

Tracking

Construcción

RoHS Compliant

Dieléctrico

Tubo Holgado

Descripción

Cable óptico formado por un tubo único central con capacidad máxima de 12 fibras.

Aplicación

Ambiente de Instalación	Externo (NR o RC) Interno/Externo (COG o LSZH)
Ambiente de Operación	Subterráneo en ducto Conductosy cajas depaso subterráneo

Norma

ITU-T G-651 – Characteristics of a 50/125 µm multimode graded index optical fibre cable for the optical access network;
ITU-T G-652 – Characteristics of a single-mode optical fibre and cable;
ITU-T G-657 – Characteristics of a bending-loss insensitive single-mode optical fibre and cable for the access network.

Fibra Óptica

SM (Monomodo), BLI (Bending Loss Insensitive), MM (Multimodo) OM1, OM2, OM3 y OM4.

Características Ópticas

Fibra	Características
Monomodo	De acuerdo con la especificación técnica 2000 (Anexo A)
Multimodo (OM1, OM2, OM3 y OM4)	De acuerdo con la especificación técnica 1999 (Anexo B)

Recubrimiento Primario de la Fibra

FIbra opticas con recubrimiento en acrilato coloreado.

Identificación de la Fibra

Fibra	Color
01	Azul
02	Naranja
03	Verde
04	Marrón
05	Gris
06	Blanco
07	Rojo
08	Negro
09	Amarillo
10	Violeta
11	Rosa
12	Acqua

Unidad Básica

Tubos de material termoplástico rellenos con compuesto hidrófugo para prevenir la entrada y migración de humedad. Los tubos de holgado deben proteger las fibras de esfuerzos mecánicos.

Elemento de Tracción

Fibras dieléctricas

Hilo de rasgado

Un cordón de rasgado deberá ser incluido debajo de las cubiertas.

Cubierta Externa

Material plástico de color negro, con protección contra intemperie y resistente a la luz solar (rayos UV).

Grado de Flamabilidad

Grado de Protección del Cable	Grabación
Normal (No Retardante)	NR
Retardante a la llama	RC
Cable óptico general	COG
Cable óptico con revestimiento de baja emisión de humo y gases tóxicos, libre de halógenos – "low smoke and zero halogen" – (LSZH-3)	LSZH

Características Físicas

Teste	Requisitos	Unidad	Fibras Monomodo	Fibras Multimodo
Mecánicos	Deformación de la Fibra por Tracción en el Cable	Carga: 1xPeso del Cable (N)	Máximo: 0,2% Traccionado 0,05% Repuso
	Compresión	Mínimo 100 N/cm	≤ 0,1 dB	≤ 0,2 dB
	Flexión Alternada	50 ciclos	≤ 0,1 dB	≤ 0,2 dB
	Torsión	10 ciclos	≤ 0,1 dB	≤ 0,2 dB
	Dobramento	25 ciclos x 2 kgf	≤ 0,1 dB	≤ 0,2 dB
	Impacto	20 ciclos x 1,5 kgf	No debe presentar ruptura de fibra
Ambientales	Ciclo Térmico	-20 °C a +85 °C	≤ 0,1 dB/km	≤ 0,2 dB/km
Ambientales	Estanqueidad al agua	Coluna de agua 1 m x 1 h	No debe vaciar

Dimensiones

CARACTERÍSTICA	UNIDAD		VALOR TÍPICO
Número de Fibras Ópticas		Fibras	2 hasta 12
Diámetro Externo Nominal		mm	5,7
Masa Líquida Nominal		kg/km	37

Características Mecánicas y Ambientais

Radio de curvatura mínimo durante la instalación	mm	124
Radio de curvatura mínimo después de la instalación	mm	62
Temperatura durante la operación	°C	-20 a +65
Carga máxima de tracción durante la instalación	kgf	60 (588N)

Grabación

"FURUKAWA OPTIC-LAN x wF z k MES/AÑO LOTE nL (**)"

Donde:

X = Tipo de fibra óptica

SM Para fibras monomodo

BLI Para fibras optimizada para curvatura (BLI)

MM Para fibras multimodo núcleo

W = Número de fibras ópticas

Z = Grabación adicional para las fibras ópticas especiales

G-652D Para fibras SM ITU-T G.652.D

G-657A-1 Para fibras SM BLI G.657.A1 (Bending Loss Insensitive)

(62.5) Para fibras multimodo núcleo 62.5μm

(50) Para fibras multimodo núcleo 50μm

(50) OM3 Para fibras multimodo núcleo 50μm OM3 EIA/TIA 492AAAC

(50) OM4 Para fibras multimodo núcleo 50μm OM4 EIA/TIA 492AAAD

K = Tipo de Revestimiento

Cable con vaina polietileno normal – Sem grabación

Cable con vaina retardante a la llama – RC

Cable con baina con protección COG – COG

Cable con baina con protección LSZH (Low Smoke Zero Halogen) – LSZH

MES/AÑO = Fecha de fabricación (MM/AAAA)

nL = Número del lote de fabricación

(**) = Marcación Sequencial Métrica xxxx m

Tipo de Embalaje

Carretes de madera

Longitud Estándar

2100m
– Tolerancia de ±5%.
