Descontinuado

CABO OPTICO CFOT-MM-MF 12F (50) COG

Código - 26270049

Descrição

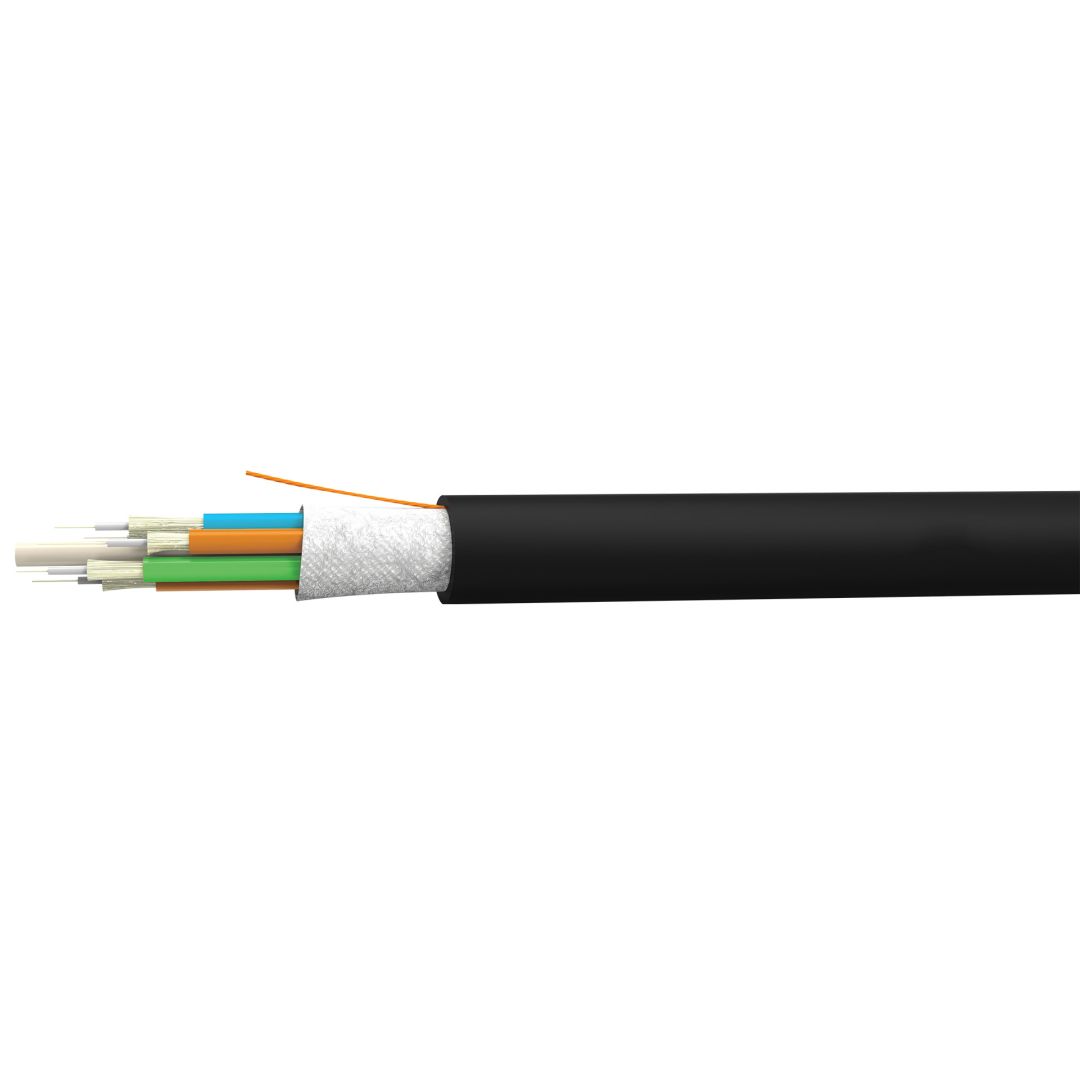

Cabo óptico de terminação, de 2 a 144 fibras monomodo ou multimodo, para instalação em ambientes indoor/outdoor formado por tubos . Em volta do núcleo seco são colocados elementos de tração dielétrico e uma capa externa de material termoplástico retardante a chama na cor preta.
Cabo óptico dielétrico com fibras ópticas monomodo ou multimodo, agrupadas em cordões ópticos (tight buffer), elemento de tração dielétrico, eventuais enchimentos para proteção contra a umidade. O cabo apresenta seu núcleo seco e protegido por uma capa externa de material termoplástico retardante a chama na cor preta.

Especificações

Construção

Dielétrico

Cordão Monofibra (MF)

SM ou MM

Descrição

Conjunto constituído por cordões ópticos ("tight buffer"), elemento de tração dielétrico, eventuais enchimentos e protegido por uma capa externa de material termoplástico retardante a chama.

Aplicação

Ambiente de Instalação	Interno / Externo
Ambiente de Operação	Subterrâneas em dutos.

Normas

ABNT NBR 14772 – Especificação do cabo óptico de terminação
NBR 14705 – Classificação dos cabos internos para telecomunicações quanto ao comportamento frente à chama (Especificação)
NES 713 "Toxicity Index"
NES 711 "Smoke Index"
IEC 754 "Acidity/corrosively based on pH and conductivity measurements"

Fibra Óptica

Fibras ópticas revestidas em acrilato curado com UV, que podem ser do tipo SM (Monomodo), MM (Multimodo) OM1, OM2, OM3 e OM4.

Características Ópticas

Fibra	Características
Monomodo	De acordo com especificação técnica 2000 (Anexo A)
Multimodo (OM1, OM2, OM3 e OM4)	De acordo com especificação técnica 1999 (Anexo B)
NZD	De acordo com especificação técnica 1902 (Anexo C)

Identificação das Fibras e Tubos

Fibra/Unidade Básica	Cor
01	Azul
02	Laranja
03	Verde
04	Marrom
05	Cinza
06	Branco
07	Vermelho
08	Preto
09	Amarelo
10	Violeta
11	Rosa
12	Acqua

Elemento Central

Elemento de material dielétrico posicionado no centro do núcleo para prevenir os esforços de contração do cabo e manter o cabo cilíndrico. Como membro central se emprega um elemento em FRP (Fiber Reinforced Plastic).

Núcleo

As unidades básicas serão trançados ao redor do membro central para formar o núcleo do cabo. O núcleo deve ser protegido por um materias hidro-expansíveis para prevenir a entrada de umidade. Se necessário, poderão ser usados tubos de material termoplástico para manter o núcleo cilíndrico.

Elemento de Tração

Fibras dielétricas de aramidas aplicadas sobre o núcleo do cabo ou sobre a capa interna para fornecer ao cabo resistência contra os esforços de tração, de modo que este tenha o desempenho previsto nesta norma.

Capa Externa

Sobre o núcleo do cabo deve ser aplicado por extrusão um revestimento de material termoplástico não-propagante à chama e resistente a fungos e raios "UV", com grau de proteção conforme definido na classe de flamabilidade.

Classe de flamabilidade

Grau de proteção do cabo	Gravação
Cabo óptico geral	COG
Cabo óptico Riser	COR
Cabo óptico com revestimento de baixa emissão de fumaça e gases tóxicos, livre de halogênios – "low smoke and zero halogen"	LSZH

Características Físicas

Raio mínimo de curvatura (mm)	– Durante a instalação: 20 x diâmetro do cabo – Após a instalação: 10 x diâmetro do cabo
Carga máxima durante a instalação	1 x massa nominal/km
Temperatura de operação	-20 ºC a 65 ºC

Dimensionais

Nº Fibras Ópticas	Nº Fibras por Unidade Básica	Diâmetro Nominal Externo (mm)	Massa Líquida Nominal PVC (kg/km)	Massa Líquida Nominal LSZH (kg/km)	Comprimento Nominal por Bobina (m)
2	–	10,0	94	87	2000
4	–	10,0	104	94	2000
6	–	11,2	120	110	2000
8	–	12,7	143	132	2000
10	–	14,3	176	162	2000
12	–	16,1	230	219	2000

Requisitos Dimensionais dos Cordões Ópticos

Cordão
Óptico
Monofibra

Diâmetro do Revestimento Secundário

0,9 ± 0,1 mm

Excentricidade do Revestimento Secundário

10% (máximo)

Diâmetro Externo do cordão óptico

2,5 mm

Gravação

"FURUKAWA CFOT-x-MF wF z k MÊS/ANO LOTE nL (**) "

Onde:

X = Tipo de fibra óptica

SM Para fibras monomodo

MM Para fibras multimodo

W = Número de fibras ópticas

Z = Gravação adicional para fibra óptica especial

G-652D = Para fibras SM G.652.D

(50) = Para fibras multimodo 50µm

(62.5) = Para fibras multimodo 62.5µm

(50)OM3 = Para fibras MM50 OM3 EIA/TIA 492AAAC

(50)OM4 = Para fibras MM50 OM4 EIA/TIA 492AAAD

K = Classe de flamabilidade

COG Para Cabo Óptico Geral

COR Para Cabo Óptico Riser

LSZH Para cabo com baixa emissão de fumaça e livre de halógenos

MÊS/ANO = Data de fabricação (MM/AAAA)

nL = Número do lote de fabricação

(**) = Marcação Sequencial Métrica xxxx m

Obs: Outras informações podem ser gravadas a pedido do cliente*.

*Sob consulta prévia para análise de viabilidade

Tipo de Embalagem

Bobina de madeira

Comprimento Padrão

SM 2000m / MM 2100m – Tolerância de ±5%.
