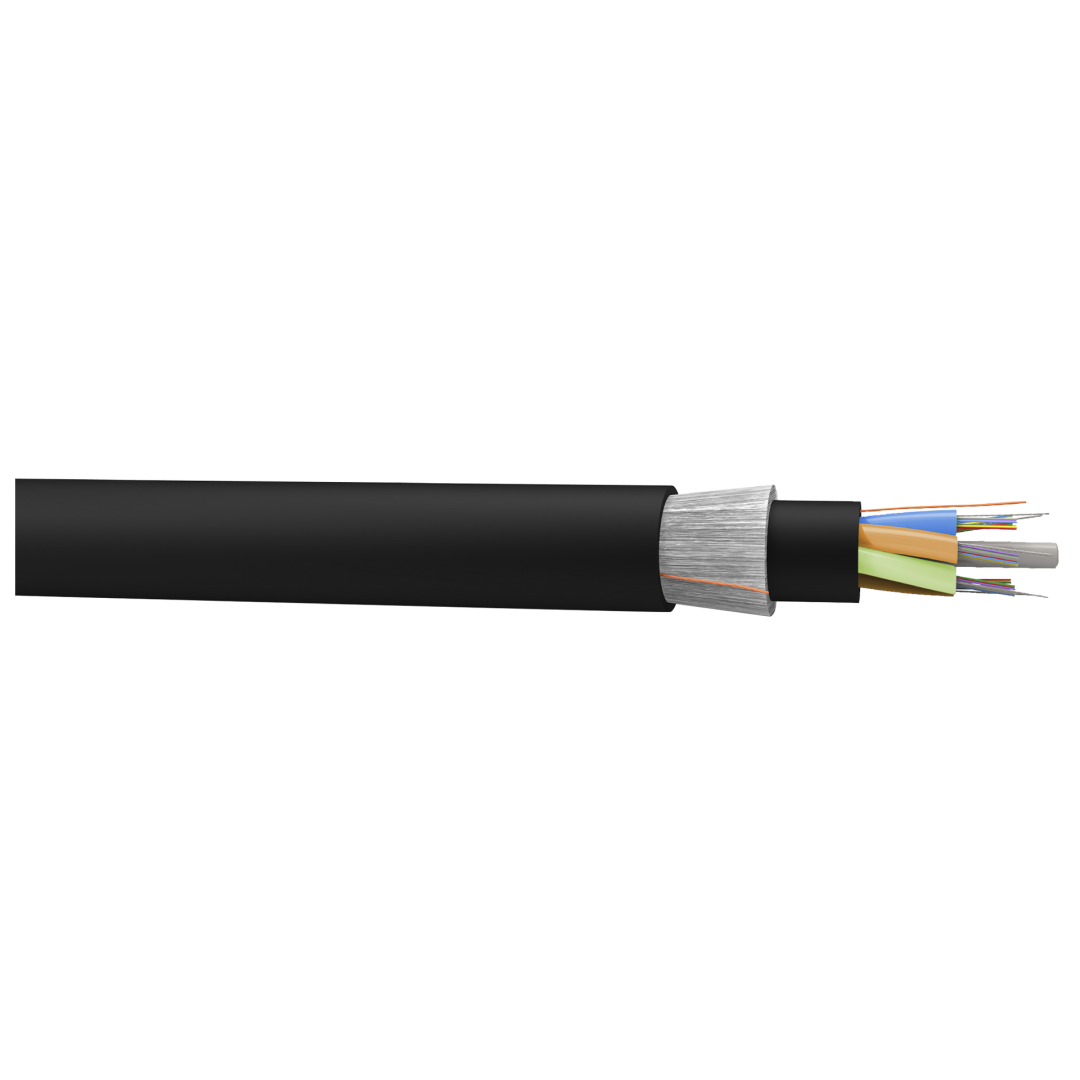

CABO OPTICO CFOA-SM-DDR-S 24F G-652D (PFV) LSZH

Código - 19718003

Filtrando...

Descrição

Cabo Óptico Dielétrico recomendado para instalações externas em linhas de dutos.
Constituído por tubos encordoados ("tubo loose") preenchidos com geleia, elemento central, elemento tração dielétrico, núcleo protegido contra penetração de umidade. Fibras dielétricas são utilizados como proteção adicional contra roedores, todo o conjunto será protegido por uma capa externa de material termoplástico resistente a intempéries

Especificações

IoT READY

Tracking

Construção

ROHS Compliant
Dielétrico
Núcleo Geleado (revestimento NR) ou seco protegido por materiais hidroexpansíveis (revestimento LSZH).
Tubos Loose
SM ou MM

Descrição

Cabos ópticos totalmente dielétricos, com fibras monomodo ou multimodo revestidas em acrilato, agrupadas em unidades básicas preenchidas com geleia. Essas unidades são reunidas ao redor de um elemento central dielétrico. O núcleo do cabo é geleado ou protegido com materiais hidroexpansíveis e cobterto por uma capa interna de polietileno. Sobre a capa interna aplica-de uma camada de fibra de vidro para proteção contra roedores. Todo esse conjundo é recoberto por uma capa de polietileno negro ou de material LSZH.

Aplicação

Ambiente de Instalação Externo ou Interno/Externo (LSZH)
Ambiente de Operação Subterrâneo em dutos ou diretamente enterrado.
Recomendado para instalações sujeitas a ataque de roedores do tipo ratazana (Rattus norvegicus ou Rattus rattus)

Normas

  • ITU-T Recomendação G.651
  • ITU-T Recomendação G.652
  • ITU-T Recomendação G.655

Fibra Óptica

Fibras ópticas com revestimento em acrilato colorido tipo monomodo com dispersão não deslocada, monomodo com dispersão deslocada e não nula ou multimodo. As características das fibras devem estar conforme Anexo A, Anexo B ou Anexo C.

Características Ópticas

Fibra Características
Monomodo De acordo com especificação técnica 2000 (Anexo A)
Multimodo (OM1, OM2, OM3 e OM4) De acordo com especificação técnica 1999 (Anexo B)
Monomodo NZD De acordo com especificação técnica 1902 (Anexo C)

Revestimento Primário da Fibra

Fibras ópticas revestidas em acrilato curado com UV.

Identificação das Fibras e Tubos

Fibra/Tubo

Cor

01

Azul

02

Laranja

03

Verde

04

Marrom

05

Cinza

06

Branco

07

Vermelho

08

Preto

09

Amarelo

10

Violeta

11

Rosa

12

Turquesa

Elemento Central

Elemento de material dieléctrico posicionado no centro do núcleo para prevenir os esforços de contração do cabo. Como membro central se emprega um elemento em FRP (Fiber Reinforced Plastic).

Núcleo

As unidades básicas serão trançados ao redor do membro central para formar o núcleo do cabo. O núcleo deve ser protegido por um composto de geléia ou materias hidro-expansíveis para prevenir a entrada de umidade. Se necessário, poderão ser usados tubos de material termoplástico para manter o núcleo cilíndrico.

Elemento de Tração

Filamentos dieléctricos dispostos sobre o núcleo do cabo para proteção contra esforços de tração.

Capa Interna

Segdo necessidade, a capa será de Polietileno na cor preta protegido contra intempéries. Um cordão de rasgamento (ripcord) deve ser incluso sob a capa interna.

Proteção Contra Roedores

Camada de fibra de vidro (PFV) com espessura mínima de 1,3 mm aplicada sobre a capa interna.

Capa Externa

Polietileno de cor preta com proteção contra intemperie e resistente a luz solar. O capa externa deverá ser de polietileno de baixa, média ou alta densidade de acordo com a especificação de requisitos do cliente. Quando necessário a capa do cabo pode ser sem propagação a chama (RC) ou livre de halogênios (LSZH). O cordão de rasgamento deve ser incluído debaixo da capa externa.

Seção Transversal

Imagem adicionada pelo usuário

Características Físicas

Carga máxima de instalação (N) Carga máxima de compresão (N/cm)
2700 230
Raio mínimo
de curvatura (mm)		 – Durante instalação: 20 x diâmetro del cable

– Depois de instalado: 10 x diâmetro del cable
Temperatura de instalação -10 ºC a 50 ºC
Temperatura de operação -40ºC a 70 ºC

Dimensionais

Quantidade de Fibras Quantidade de fibras por unidade básica Diâmetro externo nominal (mm) Massa líquida Nominal (kg/km) – capa PE Massa líquida Nominal (kg/km) – capa LSZH
6 a 36 6 13,6 180 218
48 a 60 12 14,3 195 258
72 12 15,0 200 260
96 12 Núcleo Seco:16,5
Núcleo Geleado:16,8		 295 310
120 12 Núcleo Seco:18,7
Núcleo Geleado:19,0		 345 363
144 12 Núcleo Seco:20,6
Núcleo Geleado:20,8		 410 443
192 a 216 12 22,1 395 425
288 12 23,0 475 510
Espessura mínima da capa interna 0.7mm
Espessura nominal da capa externa 1.5mm
Espessura mínima da capa externa 1.4mm

Características Mecânicas e Ambientais

Teste

Requisitos

Unidade

FibrasMonomodo

FibrasMultimodo
Mecânicos Tração do cabo e deformação da fibra Carga: 2700 N

Traccionado ≤ 0.3 %

Residual: ≤ 0.05 %

1550 nm ≤ 0.05bB/km

Traccionado ≤ 0.3 %

Residual: ≤ 0.05 %

1300nm ≤ 0.02bB/km
COmpressão Carga: 2300 N
Longitud:10cm

Variação de Aten.

≤ 0.1dB

Variação de Aten.

≤ 0.2dB
Torção

10 ciclos

Variação de Aten.

≤ 0.1dB

Variação de Aten.

≤ 0.2dB
Curvatura Cíclica

25 ciclos de ±90°

Variação de Aten.

≤ 0.1dB

Variação de Aten.

≤ 0.2dB
Impacto 25 ciclos
Altura: 150mm
Massa: Tabla Massa de Impacto

Não deve apresentar rompimento de fibra

Variação de Aten.

≤ 0.1dB

Não deve apresentar rompimento de fibra

Variação de Aten.

≤ 0.2dB
Ambientais

Estanqueidade

24hs x pressão coluna d' água: 1m

Sem vazamento

Sem vazamento

Ciclo térmico

-40°C +70°C

1310 nm ≤ 0.1dB/km

1550 nm ≤ 0.05dB/km

850 nm ≤ 0.2dB/km

1310 nm ≤ 0.2dB/km

Massa de Impacto

Diámetro Externo do cabo (mm)

Massa de Impacto (kg)

0.8 < D ≤ 5.3

1.0

5.3 < D ≤7.5

1.5

7.5 < D ≤13.0

2.0

13.0 < D ≤ 15.0

3.0

15.0 < D ≤ 16.6

3.5

16.6 < D ≤ 19.0

4.0

19.0 < D ≤ 21.4

4.5

D > 21.4

5.0

Gravação

FURUKAWA CFOA-X-DDR-W nF y (PFV) c MÊS/ANO "Gravação do Cliente" nT (**)m

Onde:

X = tipo de fibra

SM (fibra monomodo)

NZD (fibra monomodo com dispersão diferente de zero)

MM (fibra multimodo)

MM/SM (para cabos mistos com fibras MM e SM)

NZD/SM (para cabos mistos com fibras NZD e SM)

W = tipo de núcleo

S (núcleo seco)

G (núcleo gelificado)

n = número de fibras


y = denominação extra para fibra especial

G-652D = Para fibras SM G.652.D

(50) = Para fibras multimodo – 50μm

(62,5) = Para fibras multimodo – 62,5μm

(50)OM3 = Para fibras MM50 OM3

(50)OM4 = Para fibras MM50 OM4

c = tipo de capa

Cabo com cobertura de polietileno normal – SEM DESCRIÇÃO

Cabo com cobertura retardante de chamas – RC

Cabo com cobertura de material isento de halogênio e com baixa emissão de fumaça – LSZH

MÊS/ANO = data de fabricação (MM/AAAA)

“nome do cliente” = quando solicitado no Pedido de Compra

nT = número do lance

(**) =  sequencial métrica "xxxxxx"

Observação:

Os cabos mistos devem ser identificados com a designação CFOA-X1/X2-DDR-W seguida da especificação da fibra (NZD, MM ou SM) e da quantidade de cada tipo de fibra. (Ex.:FURUKAWA CFOA-MM/SM-DDR-G 24F (12F MM62.5 + 12F SM G-652D) (PFV) 10/2013 nT (**)m )

Nota: Os cabos mistos devem seguir a seguinte ordem de distribuição dos tipos de fibra por unidade básica:

Primeiro: fibras NZD

Segundo: fibras MM

Terceiro: fibras SM

Tipo de Embalagem

Bobina de madeira

Comprimento Padrão

Comprimento nominal por bobina: 4000m

Sobre o valor nominal de cada lance é permitida uma tolerância de até ± 2% sobre o comprimento do lance
