Descontinuado

CABO OPTICO CFOT-MM-AREO 12F (62.5) COG (FIBER-LAN-AR INDOOR/OUTDOOR)

Código - 28372006

Filtrando...

Descrição

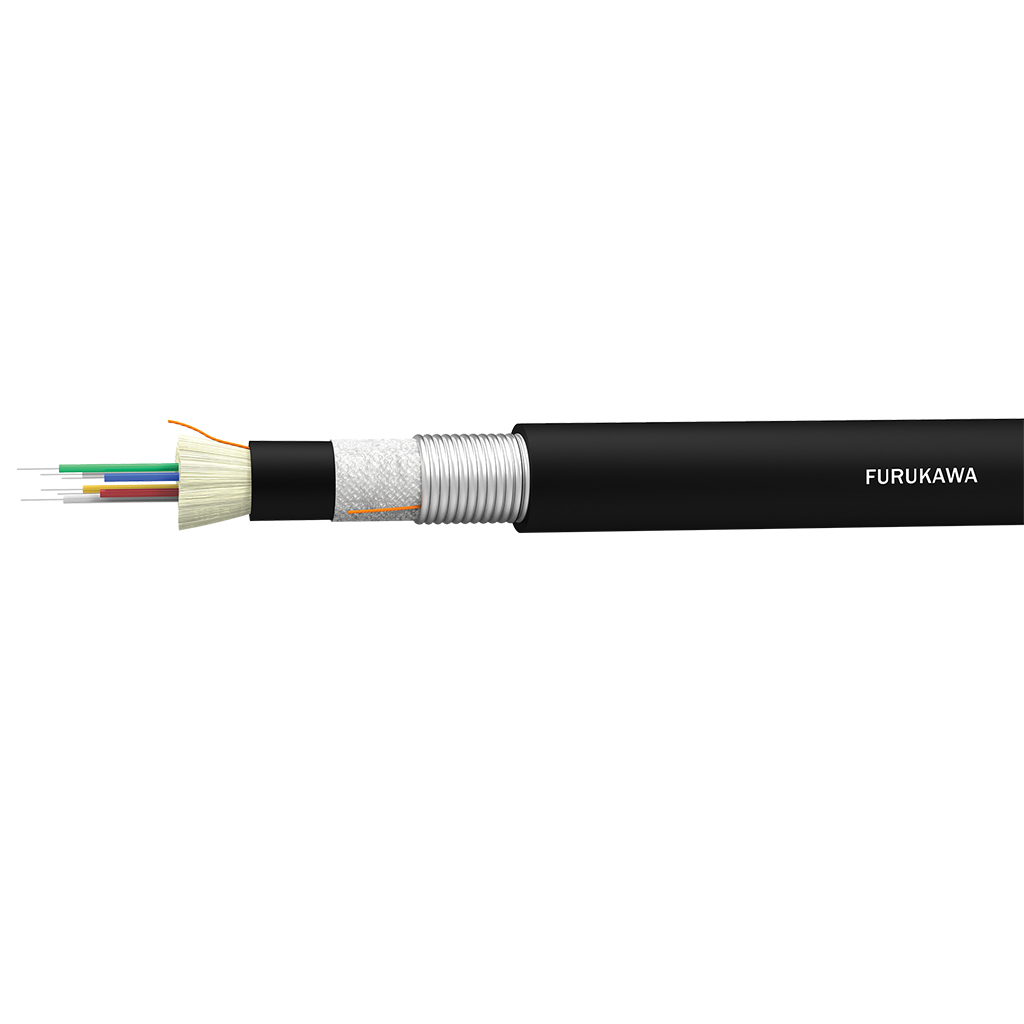

Cabo óptico constituído por fibras ópticas, com formação de 2 a 12 fibras monomodo ou multimodo, revestidas  em material termoplástico (900 μm). Sobre as fibras ópticas são aplicados elementos de tração de fios dielétricos. Este núcleo é coberto por  uma capa interna de material termoplástico e sobre esta capa é aplicada uma fita de aço corrugada para proteção contra roedores. O conjunto é protegido por uma capa externa em material termoplástico não propagante à chama e resistente a intempéries.

Especificações

Construção

ROHS Compliant
Proteção metálica contra roedores
"Tight buffer"



Descrição

Cabo óptico constituído por fibras ópticas revestidas em material termoplástico. Sobre as fibras ópticas são aplicados elementos de tração de fios dielétricos. Este núcleo é coberto por uma capa interna de material termoplástico e sobre esta capa é aplicada uma fita de aço corrugada para proteção contra roedores. O conjunto é protegido por uma capa externa em material termoplástico não propagante à chama e resistente a intempéries.

Aplicação

Ambiente de Instalação Interno / Externo
Ambiente de Operação Instalações em eletrodutos e caixas de passagem subterrâneas susceptíveis a alagamento parcial temporário e interligação entre salas de entrada.

Normas

  • ABNT NBR 14772
  • ITU-T G 651
  • ITU-T G 652

Fibra Óptica

Fibras ópticas revestidas em acrilato curado com UV, que podem ser do tipo SM (Monomodo), MM (Multimodo) OM1, OM2, OM3 e OM4.

Características Ópticas

Fibra Características
Monomodo De acordo com especificação técnica 2000 (Anexo A)
Multimodo (OM1, OM2, OM3 e OM4) De acordo com especificação técnica 1999 (Anexo B)

Revestimento Primário da Fibra

Acrilato

Revestimento Secundário da Fibra

Material termoplástico não propagante a chama, diâmetro final 0,9mm.

Identificação da Fibra

Fibra Cor
01 Verde
02 Amarela
03 Branca
04 Azul
05 Vermelha
06 Violeta
07 Marrom
08 Rosa
09 Preta
10 Cinza
11 Laranja
12 Azul claro

Elemento de Tração

Fibras dielétricas

Capa Interna

Capa em material termoplástico não propagante à chama.

Proteção Contra Roedores

Fita de aço corrugada aplicada longitudinalmente sobre o núcleo do cabo

Cordão de Rasgamento

Um cordão de rasgamento (RIP CORD) deverá ser incluído sob a(s) capa(s) do cabo.

Capa Externa

Sobre o núcleo do cabo deve ser aplicado por extrusão um revestimento de material termoplástico não-propagante à chama e resistente a "UV".

Classe de flamabilidade

Grau de proteção do cabo

Gravação

Cabo óptico geral

COG

Seção Transversal

Imagem adicionada pelo usuário

Características Físicas

Raio mínimo de curvatura (mm) – Durante a instalação: 15 x diâmetro do cabo
– Após instalado: 10 x diâmetro do cabo
Carga máxima durante a instalação (N) 1x Peso do cabo/km
(Mínimo 1850)
Temperatura de instalação 0 ºC a 40 ºC
Temperatura de armazenamento -20 ºC a 70 ºC
Temperatura de operação -20 ºC a 65 ºC

Dimensionais

Diâmetro Externo nominal (mm)

2 Fibras

11,5

4 Fibras

11,5

6 Fibras

11,5

8 Fibras

12,5

10 Fibras

12,5

12 Fibras

12,5
Massa nominal (kg/km)

2 Fibras

175

4 Fibras

175

6 Fibras

175

8 Fibras

185

10 Fibras

185

12 Fibras

185

Gravação

Capa Externa:

"FURUKAWA   FIBER-LAN AR  INDOOR/OUTDOOR   y    wF   z   k    MÊS/ANO  "Nome do Cliente"  ANATEL nANATEL  LOTE nL   (**)"



Onde:

y   =  Tipo de fibra óptica

SM                 Para fibras monomodo

BLI                 Para fibras com baixa sensibilidade à curvatura

MM                Para fibras multimodo



w   = Número de fibras ópticas



z   =  Gravação adicional para fibra óptica especial

G-652D                Para fibras monomodo ITU-T G.652.D

G-657A1              Para fibras monomodo ITU-T G.657.A1

G-657A2              Para fibras monomodo ITU-T G.657.A2

(62.5)                   Para fibras multimodo 62.5µm

(50)                      Para fibras multimodo 50µm

(50)OM3              Para fibras multimodo 50µm EIA/TIA 492AAAC

(50)OM4              Para fibras multimodo 50µm EIA/TIA 492AAAD



k     =    Classe de flamabilidade



MÊS/ANO  =  Data de fabricação (MM/AAAA)

"Nome do Cliente" = quando solicitado no Pedido de Compra*

nANATEL  =  Número da Certificação Anatel Aplicável



nL   =  Número do lote de fabricação



(**)  =  Marcação Seqüencial Métrica        xxxx m

Tipo de Embalagem

Bobina de madeira

Comprimento Padrão

2000m (SM) / 2100 m (MM)

– Sobre o valor nominal de cada lance é permitida uma

tolerância de ±5% sobre o comprimento do lance
