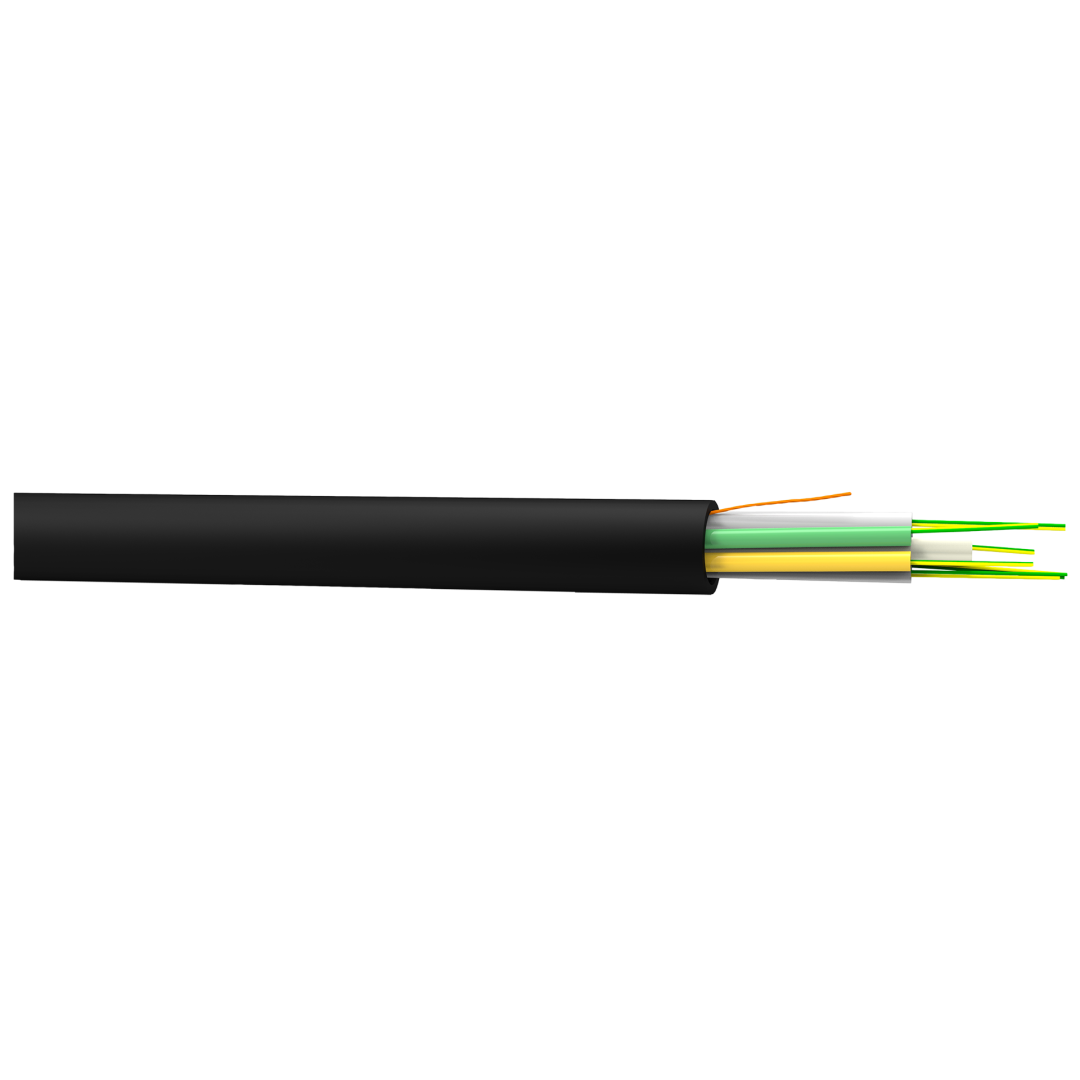

CABO OPTICO CFOT-MM-UB 72F (50) OM4 TS LSZH

Código - 17270007

Filtrando...

Descrição

Cabo óptico de terminação, de  2 a 144 fibras monomodo ou  multimodo, para instalação em ambientes indoor/outdoor formado  por  tubos  totalmente secos  ("tubo loose"). Em volta do núcleo seco são colocados elementos de tração dielétrico e uma capa externa de material termoplástico retardante a chama na cor preta.

Especificações

Construção

Totalmente Dielétrico
Núcleo totalmente seco
Tubo Loose
SM e MM



Descrição

Cabo óptico de terminação com 2 a 144 fibras, para instalação em ambientes indoor/outdoor formado por tubos totalmente secos ("tubo loose"), elemento de tração dielétrico, núcleo seco e protegido por uma capa externa de material termoplástico retardante a chama.

Aplicação

Ambiente de Instalação Interno / Externo
Ambiente de Operação Dutos verticais e horizontais ou aéreas espinadas em cordoalhas de aço (Tubo loose)



Normas

  • ABNT NBR 14772 – Especificação do cabo óptico de terminação
  • ITU-T Recommendation G.652: "Characteristics of a single-mode opticl fibre and cable"
  • ITU-T Recommendation G.651: "Characteristics of a 50/125μm multimode graded index optical fibre cable"
  • ITU-T Recommendation G.655: "Characteristics of a non-zero dispersion-shifted single-mode optical fibre and cable"

Fibra Óptica

Fibras ópticas revestidas em acrilato curado com UV, que podem ser do tipo SM (Monomodo), MM (Multimodo) OM1, OM2, OM3 e OM4.

Revestimento Primário da Fibra

Acrilato curado com UV.

Identificação da Fibra

Fibra Cor
01 Verde
02 Amarela
03 Branca
04 Azul
05 Vermelha
06 Violeta
07 Marrom
08 Rosa
09 Preta
10 Cinza
11 Laranja
12 Azul claro

Identificação das Unidades Básicas

Unidade Básica Referência Código de Cores
01 Piloto Verde
02 Direcional Amarelo
03 em diante Normal Branco ou Natural

Unidade Básica

As fibras ópticas são agrupadas entre si de forma não aderente e protegidas por um tubo de material termoplástico proporcionando proteção mecânica às fibras. O interior do tubo é seco, livre de geleia, protegido por elementos hidroexpansíveis para evitar a penetração de umidade. O código de cores dos tubos deve estar conforme Tabela Identificação dos Tubos.

Elemento Central

Elemento de material dieléctrico posicionado no centro do núcleo para prevenir os esforços de contração do cabo. Como membro central se emprega um elemento em FRP (Fiber Reinforced Plastic).

Núcleo

As unidades básicas serão trançados ao redor do membro central para formar o núcleo do cabo. O núcleo deve ser seco protegido com materias hidro-expansíveis para prevenir a entrada de umidade. Se necessário, poderão ser usados tubos de material termoplástico para manter o núcleo cilíndrico.

Formação do Núcleo

Quantidade de fibras ópticas no cabo

Quantidade de Tubos de Proteção

Número de fibras por Tubo de Proteção

02 a 12

01 a 06

02

18 a 36

03 a 06

06

48 a 144

04 a 12

12

Cordão de Rasgamento

Um cordão de rasgamento (RIP CORD) deverá ser incluído sob a capa do cabo.

Capa Externa

Sobre o núcleo do cabo deve ser aplicado por extrusão um revestimento de material termoplástico não-propagante à chama e resistente a fungos e raios "UV", com grau de proteção conforme definido na classe de flamabilidade.

Classe de flamabilidade

Grau de proteção do cabo

Gravação

Cabo óptico geral

COG

Cabo óptico com revestimento de baixa emissão de fumaça e gases tóxicos, livre de halogênios – "low smoke and zero halogen"

LSZH



Dimensionais

Nº Fibras Ópticas

Nº Fibras por Unidade Básica

Diâmetro Nominal Externo (mm)

Massa Líquida Nominal PVC (kg/km)

Massa Líquida Nominal LSZH (kg/km)
02 a 12 2 8.9 77 70
18 a 36 6 9.2 82 75
48 a 60 12 10.2 98 88
72 12 10.9 114 104
96 12 12.4 142 131
120 12 14.1 177 164
144 12 16.0 214 205



Características

Unidade

Valor
Espessura nominal da capa externa mm 1.5
Espessura mínima da capa externa mm 1.4
Uniformidade da capa % 70



Características Físicas

Raio mínimo de curvatura (mm) – Durante a instalação: 20 x diâmetro do cabo
 – Após a instalação: 10 x diâmetro do cabo
Carga máxima durante a instalação (N) 1 x peso /km

Temperatura de instalação

 0 °C a 40 °C
Temperatura de armazenamento – 20 °C a 65 °C
Temperatura de operação – 20 °C a 65 °C



Gravação

FURUKAWA  CFOT-x–UB   wF  TS z  k  MÊS/ANO   ANATEL nANATEL   LOTE  nLOTE    (**)



Onde:

X      =    SM             Para fibras monomodo

              MM            Para fibras multimodo



W     =    Número de fibras ópticas



Z      =    Gravação adicional para fibra óptica

G-652D                  Para fibras SM G-652D

(50)                       Para fibras multimodo MM(50)

(62.5)                    Para fibras multimodo MM(62.5)

(50) OM3     Para fibras MM50 para transmissão de 10 Gbps em até 300m

(50) OM4     Para fibras MM50 para transmissão de 10 Gbps em até 550m



K       =    Classe de flamabilidade: COG ou LSZH



MÊS/ANO   =        Data de fabricação (MM/AAAA)



nANATEL    =        Número da Certificação Anatel aplicável



nLOTE        =         Número do lote de fabricação



(**)           =         Marcação Sequencial Métrica        xxxx m



Obs: Outras informações podem ser gravadas sob consulta.

Tipo de Embalagem

Bobina de madeira

Comprimento Padrão

2000m

– Sobre o valor nominal de cada lance é permitida uma

tolerância de ±5% sobre o comprimento do lance
