A Furukawa Electric, além de fabricar o cabo OPGW no Brasil, revende ferragens de fixação e acessórios. Projeto executivo, serviços de supervisão, treinamento, execução de emendas e testes em campo também estão no escopo de fornecimento da Furukawa. Tudo para garantir as características elétricas, mecânicas e ópticas do cabo e seus componentes.
Cabo OPGW
| Tubos de aço inoxidável |
| Fios de aço galvanizado |

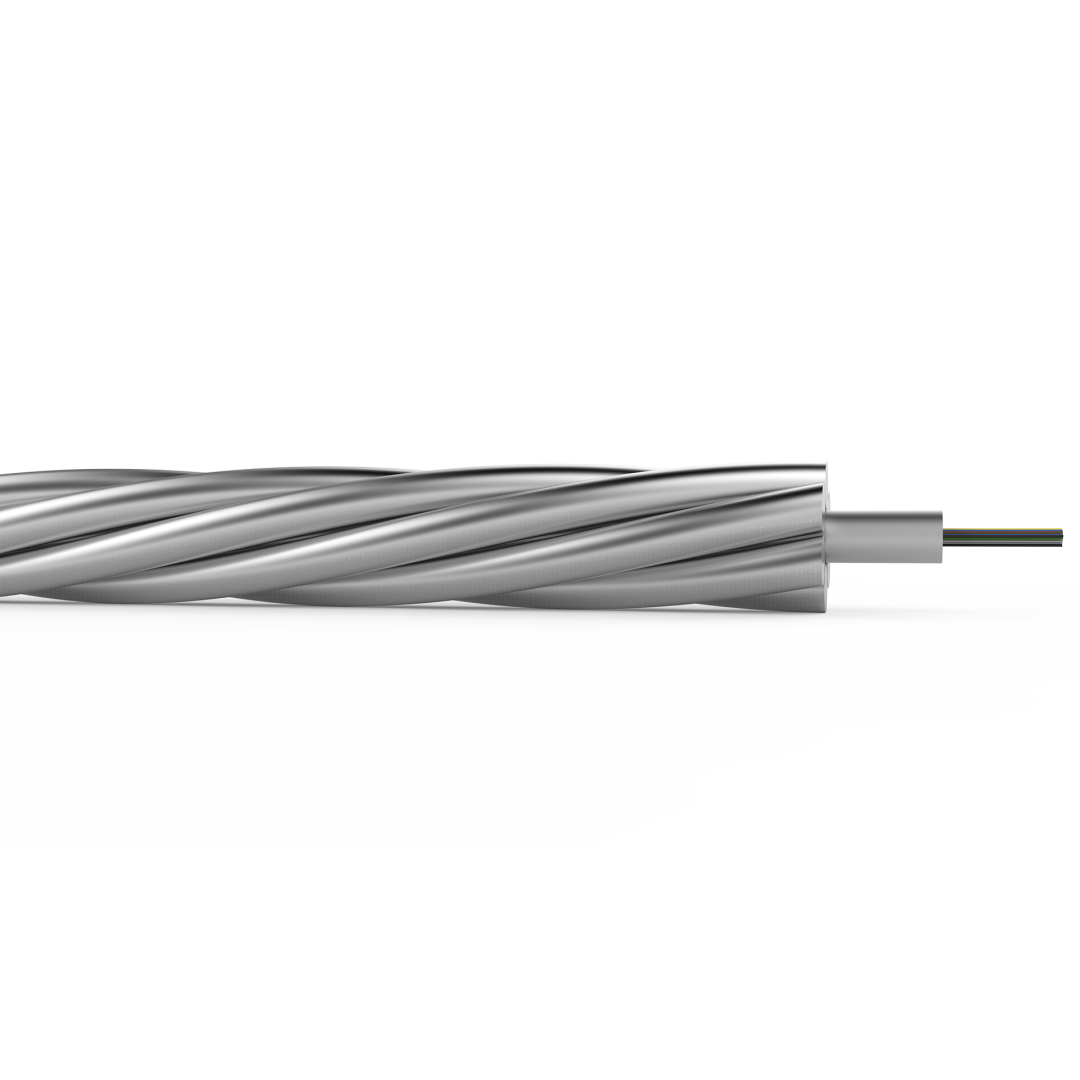

Cabo óptico OPGW composto por um tubo de aço inoxidável (com uma capacidade máxima de 48 fibras SM) e fios de aço galvanizado.
| Ambiente de Instalação | Nas linhas aéreas de transmissão de energia elétrica |
| Ambiente de Operação | Cabo pára-raios para linhas aéreas de transmissão |
| Características | Valor |
| Área da seção transversal nominal (mm2) | 52 |
| Núcleo: tubo de aço inoxidável – quant. x diâmetro (mm) | 1 x 4,00 |
| Camada 1: fios de aço galvanizado – quant. x diâmetro (mm) | 7 x 3,09 |
| Sentido de encordoamento – camada externa | Esquerda |
| Diâmetro externo nominal (mm) | 10,2 |
| Carga de ruptura (kN) | 65,0 |
| Peso aproximado (kg/km) | 445 |
| Resistência elétrica CC à 20ºC (Ω/km) | 3,54 |
| Módulo de elasticidade (N/mm2) | 205.900 |
| Coeficiente de expansão linear (1/ºC) | 11,5 x 10-6 |
| Capacidade de corrente de curto-circuito – Ambiente = 50oC (kA2.s) | 5,7 |
| Descarga atmosférica (C) | 150 |
| Raio mínimo de curvatura (mm) | 153,0 |
Constituído por fibras ópticas Monomodo(SM) revestidas em acrilato.
| Fibra | Cor |
| 1 | Verde |
| 2 | Amarela |
| 3 | Branca |
| 4 | Azul |
| 5 | Vermelha |
| 6 | Violeta |
| 7 | Marrom |
| 8 | Rosa |
| 9 | Natural |
| 10 | Cinza |
| 11 | Laranja |
| 12 | Aqua |
| 13 a 24 | Mesmas cores (1 a 12) com 1 anel preto |
| 25 a 36 | Mesmas cores (1 a 12) com 2 anéis preto |
| 37 a 48 | Mesmas cores (1 a 12) com 3 anéis preto |
| CG1.005.102 | Descrição |
| S12 | 12 fibras SM |
| S24 | 24 fibras SM |
| S36 | 36 fibras SM |
| S48 | 48 fibras SM |
