Especificação Técnica
BaixarO cabo para-raios OPGW (Optical Ground Wire) é utilizado em linhas de transmissão de energia para proteção contra descargas atmosféricas e transmissão de dados, atendendo a demanda por comunicação de alta capacidade.
A Furukawa Electric, além de fabricar o cabo OPGW no Brasil, revende ferragens de fixação e acessórios. Projeto executivo, serviços de supervisão, treinamento, execução de emendas e testes em campo também estão no escopo de fornecimento da Furukawa. Tudo para garantir as características elétricas, mecânicas e ópticas do cabo e seus componentes.
Cabo OPGW
Tubo de aço inoxidável |
Fios de liga de alumínio (primeira camada) |
Fios de aço-alumínio (segunda camada – externa) |

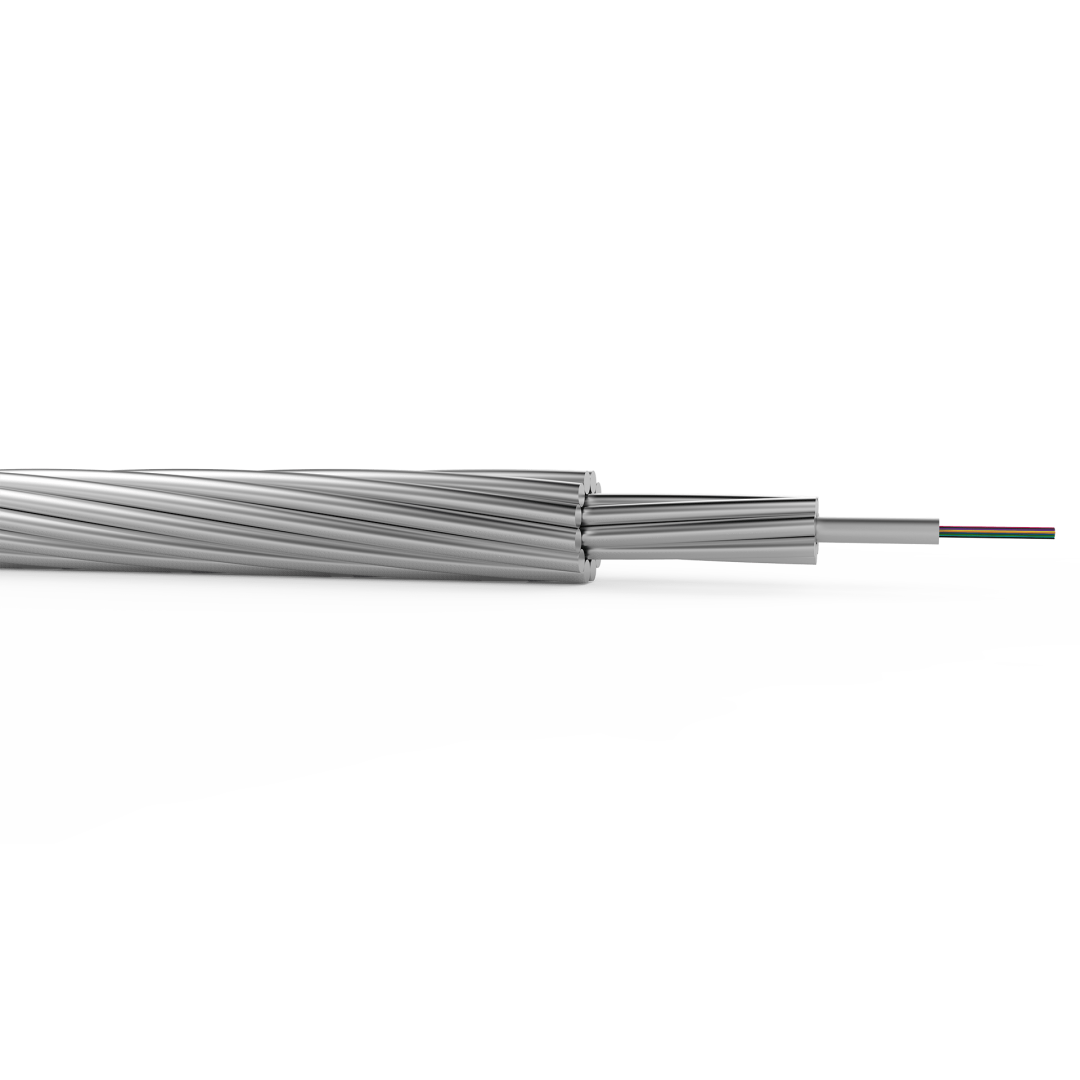

Cabo óptico OPGW composto por um tubo de aço inoxidável (com uma capacidade máxima de 24 fibras SM), fios de liga de alumínio na primeira camada e fios de aço-alumínio na segunda camada (externa).
Ambiente de Instalação | Nas linhas aéreas de transmissão de energia elétrica |
Ambiente de Operação | Cabo pára-raios para linhas aéreas de transmissão |
Características | Valor |
Área da seção transversal nominal (mm2) | 122 |
Núcleo: tubo de aço inoxidável – quant. x diâmetro (mm) | 1 x 3,10 |
Camada 1: fios de liga de alumínio – quant. x diâmetro (mm) | 7 x 2,40 |
Camada 2: fios de aço-alumínio 20% IACS – quant. x diâmetro (mm) | 10 x 3,40 |
Sentido de encordoamento – camada externa | Esquerda |
Diâmetro externo nominal (mm) | 14,7 |
Carga de ruptura (kN) | 115,0 |
Peso aproximado (kg/km) | 715 |
Resistência elétrica CC à 20ºC (Ω/km) | 0,491 |
Módulo de elasticidade (N/mm2) | 136.140 |
Coeficiente de expansão linear (1/ºC) | 14,2 x 10-6 |
Capacidade de corrente de curto-circuito – Ambiente = 50oC (kA2.s) | 81 |
Descarga atmosférica (C) | 150 |
Raio mínimo de curvatura (mm) | 220,5 |
Constituído por fibras ópticas do tipo monomodo(SM) revestidas em acrilato.
Fibra | Cor |
1 | Verde |
2 | Amarela |
3 | Branca |
4 | Azul |
5 | Vermelha |
6 | Violeta |
7 | Marrom |
8 | Rosa |
9 | Natural |
10 | Cinza |
11 | Laranja |
12 | Aqua |
13 a 24 | Mesmas cores (1 a 12) com 1 anel preto |
CM2.081.147 | Descrição |
S12 | 12 fibras SM |
S24 | 24 fibras SM |
